BT50-SL06-63 патрон MAS 403 Weldon

Фрезерный патрон Weldon BT50-SL06-63

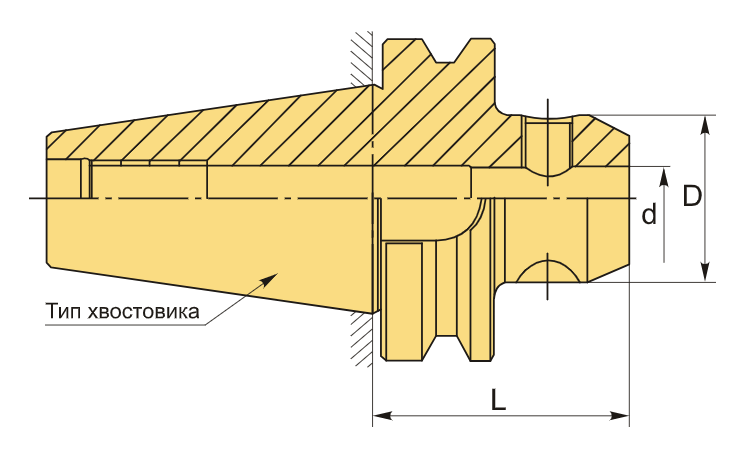

Конус по стандарту MAS403 BT50. Внутреннее отверстие диаметром 6 мм предназначено для установки инструментов с цилиндрическим хвостовиком, оборудованным одной продольной лыской (хвостовики типа Weldon), в соответствии со стандартами DIN 1835-B и DIN 6535-HB.

Фиксация инструмента осуществляется одним зажимным винтом с шестигранной головкой, который плотно прижимает лыску хвостовика к упорной поверхности патрона, обеспечивая надежную передачу крутящего момента и точное центрирование.

Вылет — 63 мм от базовой поверхности шпинделя. Точность центрирования: радиальное биение не превышает 0,005 мм.

Особенности патронов типа Weldon BT-SL
Эти патроны обеспечивают высокую жёсткость крепления, значительно превосходящую показатели цанговых аналогов, что делает их предпочтительными при обработке с большими нагрузками и при использовании инструмента крупного диаметра. Конструкция отличается простотой и надёжностью — установка и замена инструмента выполняются быстро, без сложных настроек.

Однако каждый патрон рассчитан на строго определённый диаметр хвостовика. В отличие от цанговых систем, где одна цанга может охватывать диапазон диаметров, патроны Weldon требуют подбора под конкретный размер — это снижает их универсальность, но повышает стабильность при тяжёлых режимах резания.

Исполнения и дополнительные характеристики

• Вариант AD — предусматривает подачу СОЖ через осевое сквозное отверстие.
• Вариант AD/B — позволяет подавать охлаждающую жидкость как через осевое отверстие, так и через каналы во фланце.
• Балансировка выполнена по классу G6.3 при 15 000 об/мин, что обеспечивает стабильную работу на высоких скоростях.

BT50-SL06-63 патрон MAS 403 Weldon купить в Москве по цене 5349,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
